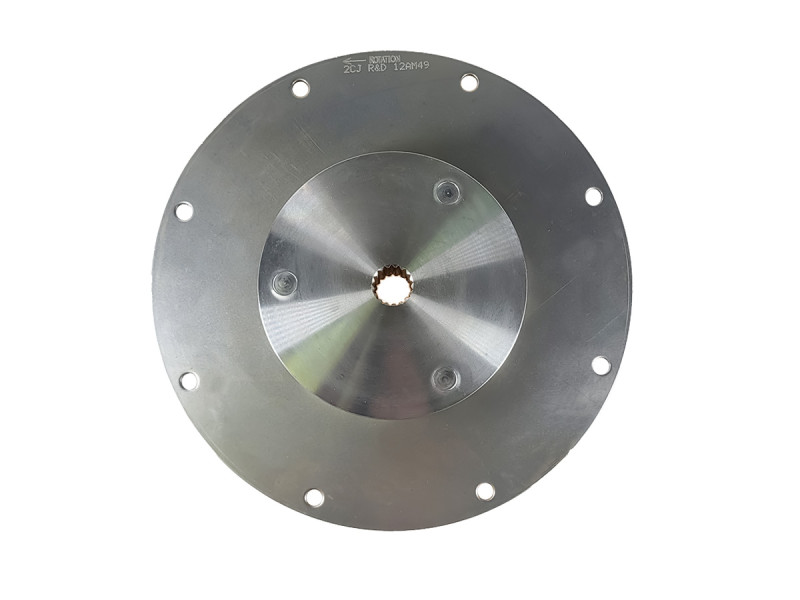

12AM49 R&D vetolevy Ø241,3 mm

Kuvaus

R&D Marine 12AM49 vetolevy vanhoihin PRM Delta vaihteisiin joissa pieni rihla-akseli, korvaa levyn 12B49.

Vetolevyn halkaisija Ø241,3 mm.
Rihla vanhan mallin Delta vaihteisiin on 17T 16/32 DP
R&D Marine vetolevy rihloituksella (17 hammasta).

Joustava R&D vetolevy kiinnitetään moottorin vauhtipyörään ja merivaihteen väliin.
Vetolevyn tehtävänä on välittää moottorin voima vauhtipyörästä merivaihteelle. Vetolevyissä käytetään yleisesti joustoelementtiä vähentämään moottorista tulevaa vääntövärähtelyä ja siitä syntyvää ääntä. Joustoelementti suojaa myös vaihteiston akselia nopeilta suunnanvaihdoilta jne.
R&D vetolevyissä joustoelemnttinä käytetään perinteisten jousien sijaan öljynkestävästä polyuretaanista valmistettua elementtiä joka ei ruostu eikä rämise varsinkaan alhaisilla kierroksilla.
Vetolevy valitaan vauhtipyörän kiinnityksen, merivaihteen sisääntuloakselin (rihla) sekä moottorin vääntömomentin mukaan. Katso vetolevyn kiinnityspulttien mitat sekä rihloitus ja vääntömomentti kohdasta lisätiedot.

Oikean vetolevyn valinta:

1. 1Valitse oikea joustoelementti laskemalla moottorin vääntömomentti (Nm) laskentakaavalla alla.
   Vääntömomentti (Nm) = Moottorin maksimiteho (hv) / maksimikierrokset (rpm) x 7123
   Esim. 150 hv / 3200 rpm x 7123 = 334 Nm
2. Valitse oikea hammastus ”Spline” merivaihteen mukaan.
3. Valitse sopiva vetolevyn halkaisija ja kiinnityspulttien reikäjako vauhtipyörään kiinnitettäväksi.
