Flexibla axelkopplingar och axelflänsar för båtens propelleraxel

Flexibla axelkopplingar

VETUS erbjuder ett brett utbud av lösningar för att ansluta propelleraxeln till motorn. Axellänkens flexibla gummielement säkerställer en tyst och vibrationsfri kraftöverföring och minskar den belastning som propelleraxeln utsätter motorn för.

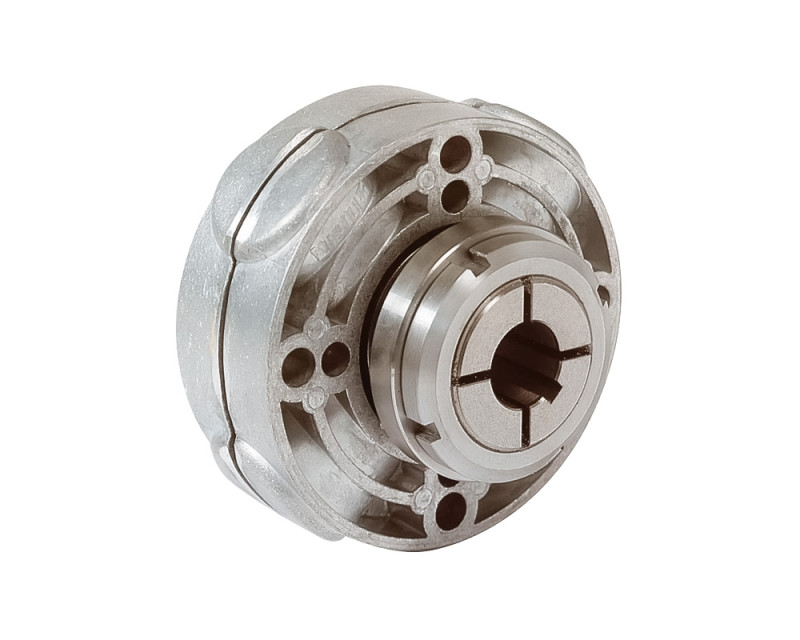

För mindre axelsystem upp till Ø 30 mm kan man välja mellan modellerna Bullflex, Combiflex, Uniflex13 eller KO5. För större axelsystem, upp till Ø 70 mm, finns modellerna Bullflex och Uniflex16 att välja mellan.

Vad är en flexibel axelkoppling?

En flexibel axelkoppling för båtar, som även kallas för flexibel fläns eller flexibel koppling, är en fästfläns som monteras på motorns växellåda och propelleraxeln och som överför motoreffekten till propelleraxeln. Den är försedd med en vibrationsdämpare som minskar resonansen.

Dess uppgift är att dämpa vibrationer, buller och stötar från motorn och propelleraxeln, vilket gör båtlivet tystare, bekvämare och samtidigt skyddar drivlinans komponenter genom att minska belastningen på drivlinan.

Hur ska man välja en flexibel axelkoppling?

Vetus elastiska koppling väljs utifrån motoreffekten, reduktionsväxelns utväxlingsförhållande, propelleraxelns diameter samt motorns växellåda. Den elastiska kopplingen måste klara motorns maximala vridmoment och tillåta eventuella små inriktningsfel.

Man väljer rätt elastisk koppling genom att beräkna den kraft i kW/100 varv/min som överförs från växeln till propelleraxeln.

  1. ✔ Beräkna propelleraxelns varvtal: motorns maximala varvtal ÷ växelns utväxlingsförhållande
  2. ✔ Dela talet med 100
  3. ✔ Överföringskraften är motorns effekt (kW) ÷ det varvtal som beräknats i föregående punkt / 100 rpm
      • ✔ T.ex. en motor med en effekt på 84 kW vid maximalt varvtal på 3 600 varv/min och en reduktionsförhållande på 2,1:1 för sjöväxeln.
        Propelleraxelns varvtal är 3 600 ÷ 2,1 = 1 714 varv/min
      • ✔ 1714 ÷ 100 = 17,14 kW / 100 varv/min.
      • ✔ Den överförda effekten per 100 varv/min är 84 kW ÷ 17,14 = 4,9 kW/100 varv/min.

Vetus elastiska kopplings effektkapacitet anges i förhållande till varvtalet, t.ex. en viss effekt (kW) per 100 varv. Se till att kopplingen klarar din motors vridmoment och varvtal. Kopplingarna i Bullflex-serien tål till exempel även kraftiga stötar, medan Uniflex-modellerna kan kompensera för vinkelavvikelser på upp till 2°.

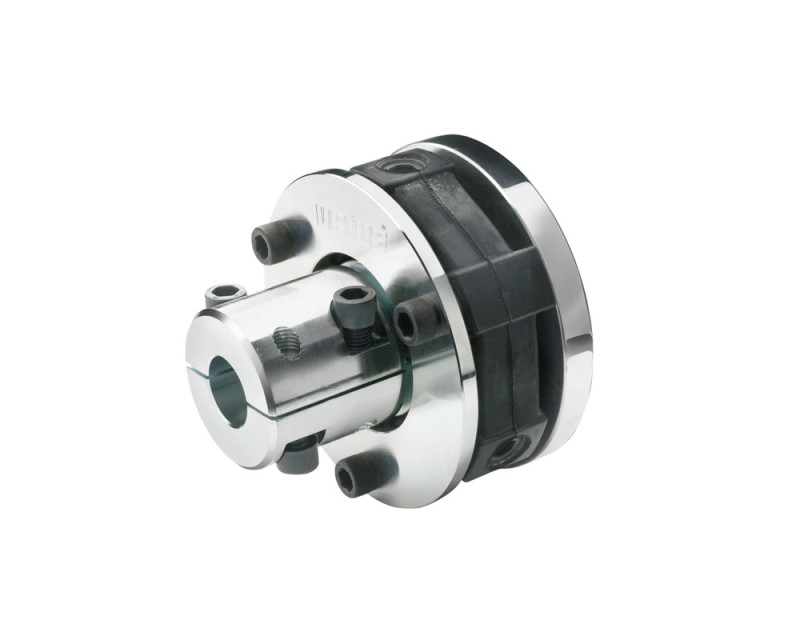

Vetus Bullflex: Ett utmärkt val när det krävs bästa möjliga dämpning av vibrationer och buller. Passar särskilt bra för mjuka gummikuddar till motorer.

Vetus Uniflex: En mycket precis och stabil koppling som tillåter en vinkelavvikelse på upp till två grader (2°) mellan motorn och axeln.

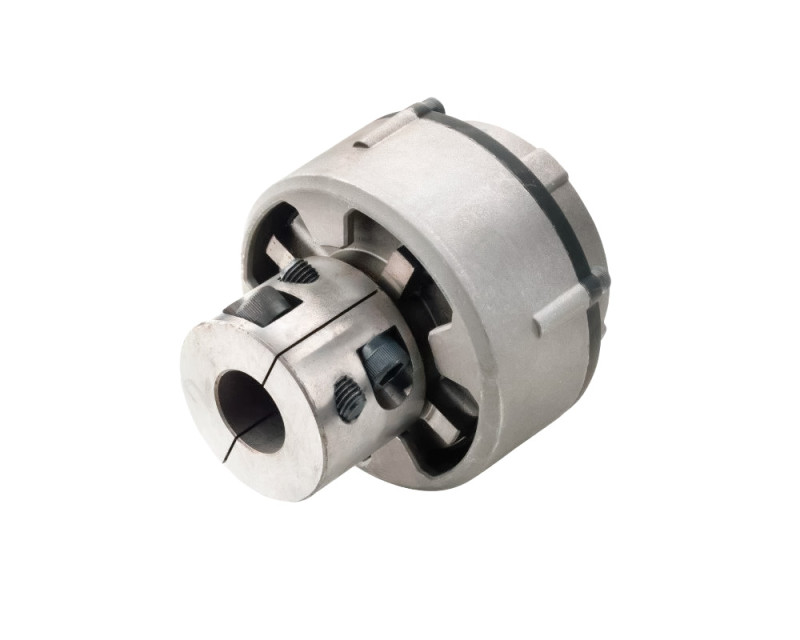

Vetus Combiflex: Ett mer kompakt alternativ som passar i situationer där utrymmet är begränsat men där kraftöverföringen kräver en viss flexibilitet.
